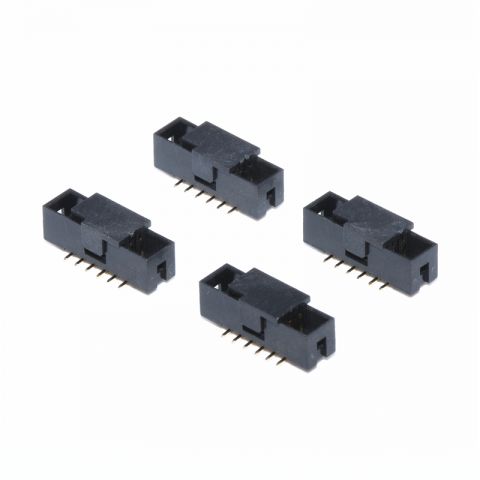

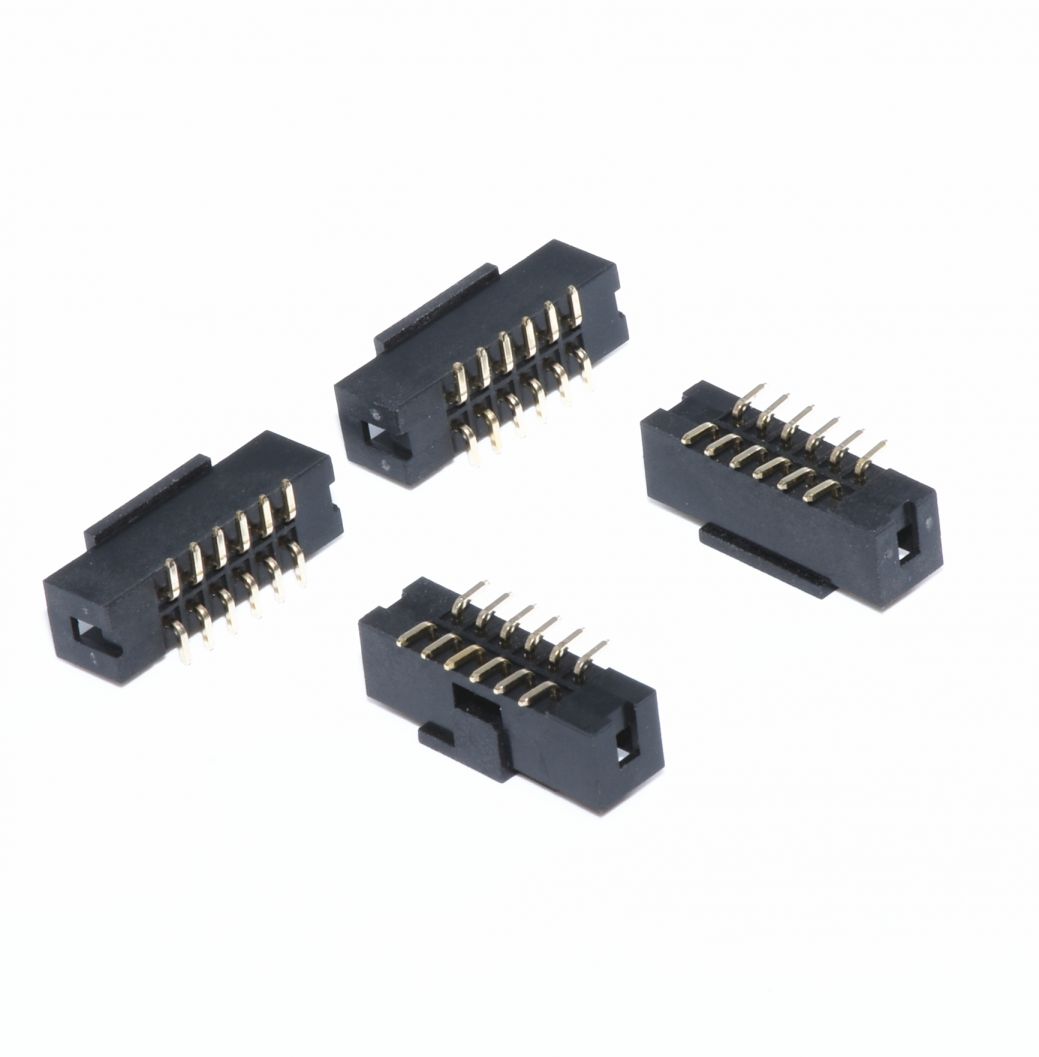

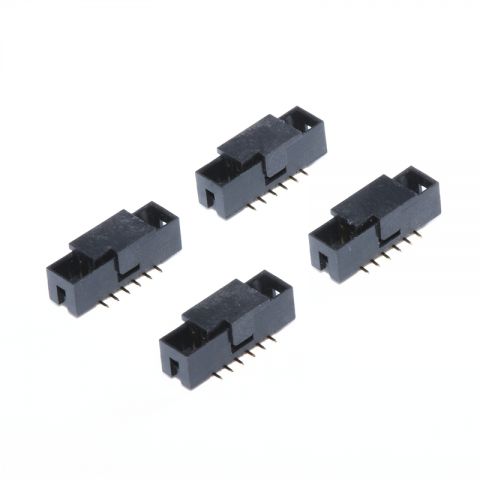

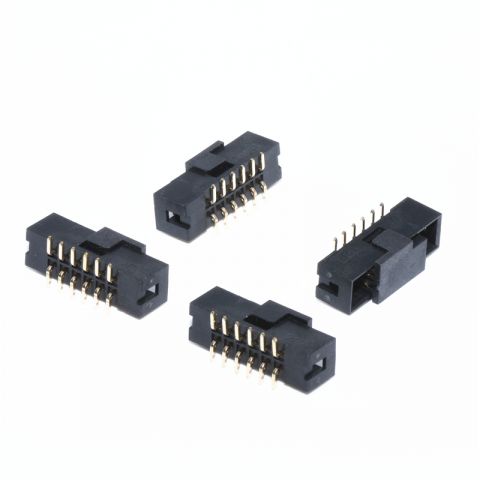

贴片简牛连接器 P=6-64

贴片简牛连接器 P=6-64

广泛应用于各类家电、电动玩具、 数码产品、现代办公设备、工业控制系统、程控交换机、电脑、显示器(屏)、仪器仪表、安防、汽车新能源、照明、数码电器、机顶盒、通讯设备等领域类通讯设备等领域。

深扬明电子有限公司成立于2006年4月13日,公司注册资金700万元。我们是一家专注于从事接插件、连接器及电子线束产品的研发 、生产、销售及服务的资深企业。 公司使命:在追求全体员工物质和精神双幸福的同时,为客户提供可靠的连接与服务,为社会进步做贡献。 公司愿景:成为中国连接器、连接线一流的产品提供商;打造百年企业,做一个值得信赖并受人尊重的公司。 公司价值观:诚信、敬业、创新、合作、共赢。

在线咨询+

咨询热线:13632684290

产品参数

 型 号  S12-270xx-01  类型  简牛 2.00mm SMT 插件
 应用范围  PCB  插板方式  SMT
 连接类型  板对板、线对板  极 数 6-64P
 产品针长  可定制  接触材质  黄铜
 燃烧等级  UL94V-0  电 镀  镍底镀金
 接触电阻  20mΩ(MAX)  绝缘电阻  1000MΩ(MIN)
 耐电压  AC 500V/分钟  产品特性  耐高温/阻燃
 工作频率  高频  加工定制  是
 绝缘材料  PBT、PA6T  温度范围  -40℃~+105℃

产品介绍

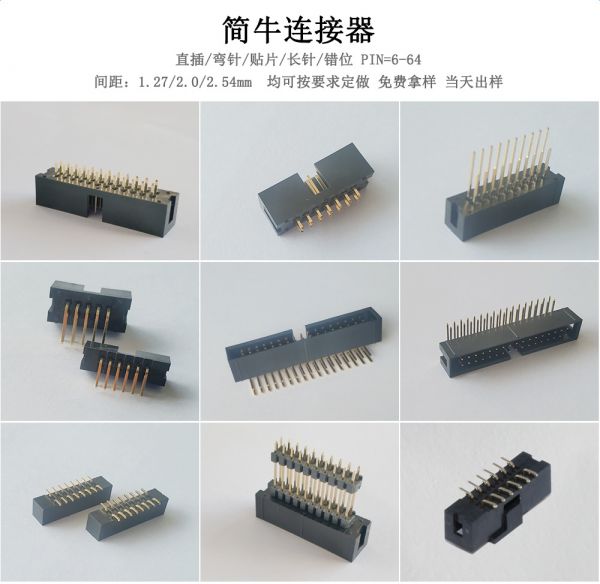

简牛


简易牛角连接器.
简牛通常为四方型塑胶插座和若干排列整齐的方形针组成。简牛连接器和牛角连接器的区别在于简易牛角去掉了两侧的卡扣。
根据需求,简牛连接器的外围尺寸常用的有1.27间距,2.0间距,2.54间距三种规格;根据间距的不同,所使用的四方排针的直径也相应更改。底部与PCB板接触面可以设计为SMT贴片式或DIP直插180度。

作用

简牛焊接在PCB板上后,连接相应规格的 IDC排线,然后与另外的电路组成设计者需求达到的电路连接方式。通常用来传输控制信号和弱电流。

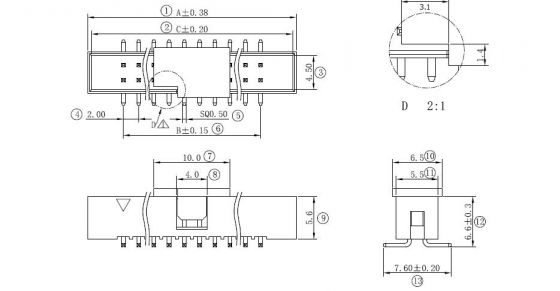

图纸

                                  简牛
